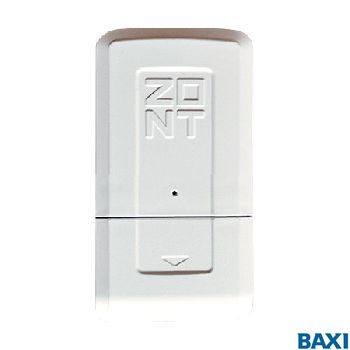

МЛ?590, 868 МГц, поддерживаемые интерфейсы K-Line и RS-485
Предназначен для обеспечения связи с радиоустройствами ZONT на частоте 868 МГц.
Поддерживает передачу данных по интерфейсам K-Line и RS-485
Совместим с оборудованием ZONT и Mega SX
Обеспечивает двухсторонний обмен данными с шифрованием АЕ128
МЛ?590, 868 МГц, поддерживаемые интерфейсы K-Line и RS-485
Предназначен для обеспечения связи с радиоустройствами ZONT на частоте 868 МГц.
Поддерживает передачу данных по интерфейсам K-Line и RS-485
Совместим с оборудованием ZONT и Mega SX
Обеспечивает двухсторонний обмен данными с шифрованием АЕ128
-
Описание
Назначение
Радиомодуль ZONT МЛ-590 предназначен для связи оборудования ZONT и Mega SX с радиоустройствами ZONT, передающими данные на частоте 868 МГц.Устройство обеспечивает обмен данными по двустороннему, шифруемому радиоканалу связи.
Одновременно обрабатывает и передает данные от 40 радиоустройств.
Поддерживает передачу данных по интерфейсам K-Line и RS-485
Интерфейс RS-485 - цифровой интерфейс широкого назначения, используемый для обмена данными в устройствах автоматики и контроля. Использует двухпроводную линию связи. Протокол закрытый, приватный.
Примечание: Максимальная длина линии RS-485 не более 200 м. При необходимости удаления радиомодуля от головного устройства рекомендуется устанавливать дополнительные резисторы 120Ом между клеммами А и В с обоих концов линии и использовать кабель UTR (витую пару) CAT5.Интерфейс K-Line - цифровой интерфейс, однопроводная шина для обмена данными между различными устройствами. Протокол закрытый, приватный
Примечание: Максимальная длина линии K-Line не более 15 м.
Особенности
- Шифрование данных по протоколу AES-128
- Одновременная работа с разными (до 40-ти шт.) радиоустройствами
- Встроенная антенна
- Возможность эксплуатации при отрицательной температуреНапряжение питания 8...30 В Рабочая частота 868 МГц Средний ток потребления в режиме передачи данных не более 30 мА Дальность радиосвязи в прямой видимости не менее 100 м Количество одновременно контролируемых радиоустройств не более 40 шт Излучаемая мощность радиопередатчика 10 мВт Макс. длина линии связи по интерфейсу K-Line не более 15 м Макс. длина линии связи по интерфейсу RS-485 не более 200 м Протокол шифрования данных AES-128 Скорость передачи данных 115200 бод Диапазон рабочих температур эксплуатации –20...+70 °C Температура хранения –40...+70 °C Относительная влажность воздуха при эксплуатации До 95% при +35°C (без конденсации влаги) Габаритные размеры 95 × 55 х 23 мм -
Документы
Техническая документация ZONT_МЛ-590.pdf3.1 Мб, 17 июня в 11:01
