Система удаленного управления котлом со встроенным Wi-Fi-модулем BAXI CONNECT+(ML00005590)

Уважаемые пользователи!

В соответствии с Федеральным законом от 01.04.2025 № 41-ФЗ «О создании государственной информационной системы противодействия правонарушениям, совершаемым с использованием информационных и коммуникационных технологий, и о внесении изменений в отдельные законодательные акты Российской Федерации» сим-карты, входящие в комплектацию приборов ZONT, теперь привязываются в базе данных к конкретному устройству, с которым они идут в комплекте.Сим-карта уже вставлена в прибор.

Для дальнейшей работы владельцу прибора необходимо её активировать в соответствии с инструкцией.При необходимости возможно заменить сим-карту, входящую в комплект поставки, на сим-карту другого оператора.

ВНИМАНИЕ!!! Сим-карта из комплекта поставки привязана исключительно к устройству, с которым она поставляется. С другим прибором ZONT она работать не будет.

Контроллер BAXI CONNECT+ создан специально для управления системой отопления, в которой используются отопительные котел/котлы BAXI и De Dietrich. Имеет собственное мобильное приложение с Мастером настроек, позволяющим в несколько кликов выполнить все необходимое регулирование системы отопления.

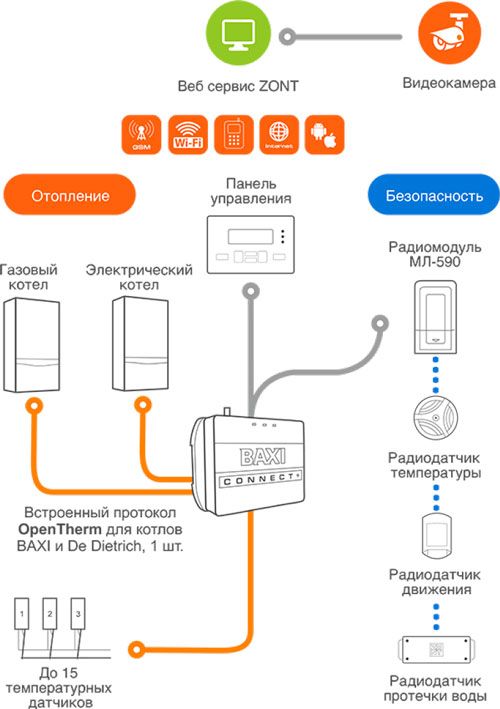

Прибор способен управлять 2 котлами по алгоритму «основной + резервный». При этом основной котел BAXI или De Dietrich подключается через встроенную в устройство цифровую шину. Такое управление котлом позволяет управлять модуляцией горелки и, следовательно, существенно снижать энергопотребление. Котел греет только тогда, когда нужно и ровно на столько, сколько требуется системе отопления.

Важно! При таком подключении можно использовать штатную панель основного котла BAXI или De Dietrich для ручного управления!

Резервный котел в системе отопления подключается только релейным способом. Тип используемой энергии, бренд производителя не имеют значения.

Использование погодозависимого алгоритма позволяет автоматизировать управление теплом с учетом изменения уличной температуры. Температурные данные могут быть получены как от уличного датчика, так и с погодного сервера. Применение такого алгоритма позволяет плавно изменять температуру теплоносителя в зависимости от погоды за окном.

Контроль и управление котлом с помощью BAXI CONNECT+:

• 2 котла (основной и резервный)
• подключение основного котла BAXI через встроенную цифровую шину
• подключение резервного котла релейным способом
• отображение текущего состояния котла
• мониторинг температуры воздуха в помещении, на улице, теплоносителя
• ПИД-регулирование
• настройка работы 2 котлов по расписанию
• защита от замерзания
• функция «Лето» для автоматического отключения

Управление бойлером ГВС косвенного нагрева

• работа по расписанию
• функция «Антилегионелла»
• мониторинг температуры ГВС

Особенности управления и настройки

• дистанционная настройка и управление через веб-сервис, мобильное приложение
• пошаговый мастер настроек
• 4 предустановленных режима с возможностью изменения настроек
• 6 свободно программируемых режимов
• преднастроенные конфигурации настройки для систем отопления
• погодозависимое управление

Управление исполнительными устройствами

• релейный выход можно использовать для управления электрическим оборудованием: насос, сервопривод, термоголовка и др. (если не используется резервный котел)
• релейный выход можно использовать для подключения приборов системы безопасности

Автономная работа

• встроенная резервная батарея
• прибор останется на связи при отключении электроэнергии (до 12 часов)
• обеспечит мониторинг и передачу информации от подключенных проводных датчиков

Использование датчиков

• температурные проводные аналоговые NTC, цифровые
• радиодатчики 868 МГЦ (при использовании радиомодуля ZONT МЛ-590)

Функции охраны и безопасности

• подключение датчиков протечки воды, утечки газа, дыма, влажности и др.
• подключение охранных датчиков движения, разбития стекла, размыкания
• подключение свето-звуковой сирены
• возможность настройки срабатывания исполнительного устройства по полученному сигналу

Особенности прав пользователей

• несколько доверенных номеров телефонов (для контроля и  управления)
• несколько пользователей совместного доступа (доступ техническому специалисту)
• разграничение прав каждому пользователю

Каналы связи

• GSM/GPRS/Wi-Fi
• Wi-Fi – приоритетный канал, частотный диапазон 2,4 ГГц, 802.11 b/g/n
• GSM – автоматическое подключение при отсутствии Wi-Fi, частотный диапазон 850, 900, 1800, 1900 МГц, поддержка 2G, канал передачи данных — GPRS

Способы управления

• личный кабинет веб сервиса
• мобильное приложение для iOS и Android
• панель ручного управления МЛ-753 (приобретается отдельно)

Способы перезагрузки (кнопка RESET)

• 1 короткое нажатие – сброс Аварии (ошибки) котла, управляемого по ЦШ
• 3 коротких нажатия – сброс настроек Wi-Fi
• 5 коротких нажатий – перезагрузка Контроллера
• 1 длинное нажатие (больше 10 сек) – сброс прибора к заводским настройкам

Оповещения

• при отклонении текущей температуры от заданных пороговых значений
• при аварии и неисправности котла
• при неисправности подключенных датчиков температуры
• при пропадании и восстановлении основного напряжения питания (сети)
• при срабатывании дополнительных охранных датчиков

Способы оповещений

• push-уведомления мобильного приложения
• смс, письмо на e-mail

Запись и хранение истории событий

• 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
• время работы котла и мониторинг измеряемых температур
• время появления аварий и ошибок в работе котла
• время пропадания и восстановления основного напряжения питания
• время входящих звонков и текст входящих смс сообщений
• дата обновления ПО и номер текущей версии ПО




  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЯ BAXI CONNECT+
  Напряжение питания	11-28В
  Максимальный потребляемый ток	6Вт
  Количество аналоговых входов	1 шт., — контролируемое входное напряжение 0-30 В; — дискретность измерения 12 бит; — погрешность не более 2%; — подтяжка к цепи плюс 3,3 В через резистор 100 КОм
  Цифровой вход K-Line	обмен данными, подключение оригинальных устройств ZONT (радиомодуль МЛ-590, панель ручного управления МЛ-753)
  Аналоговый вход	1 шт., — контролируемое входное напряжение 0-30 В; — дискретность измерения 12 бит; — погрешность не более 2%; — подтяжка к цепи плюс 3,3 В через резистор 100 КОм
  Вход RS-485 (modBUS)	обмен данными, подключение оригинальных устройств ZONT (радиомодуль МЛ-590, панель ручного управления МЛ-753)
  Релейный выход (замыкание/размыкание)	1 шт., используется для релейного подключения котла или электрического прибора - не подключен к цепям питаниям контроллера (выход типа “сухой контакт”) - коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А - коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
  Вход 1-WIRE	порт для подключения проводных датчиков температуры (до 15 шт.) и ключей Touch Memory
  Выход для управления котлом по цифровой шине OpenTherm	1 выход
  Тип подключаемых проводных термодатчиков	до 15 шт. для управления Тип — аналоговые NTC, цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771, МЛ-772, МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20
  Вход NTC (для проводных датчиков NTC10)	2 шт., предназначены для подключения температурных датчиков типа NTC-10
  Тип подключаемых радиотермодатчиков	до 40 шт. Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
  Общее количество одновременно подключенных термодатчиков	до 15 шт.
  Максимально допустимая длина шлейфа с термодатчиками	100 м
  Максимальный ток через контакты реле	1000 мА
  Максимальное напряжение коммутируемых контактов реле	~ 120 В, = 11-284 В
  Голосовой интерфейс	есть
  WEB интерфейс	есть
  Интерфейс 1-Wire	есть
  Температурный диапазон работы	от -30 до +55 °С
  Частотные диапазоны GSM-модема	800, 900, 1800, 1900 МHz
  Канал передачи данных	GPRS/WI-FI
  GSM антенна	внешняя
  Внутренняя энергонезависимая память	есть
  Встроенный аккумулятор резервного питания	14500 (напряжение 3,7 В, емкость 800 мА*ч)
  Время выхода на рабочий режим	не более 50 сек
  Средний срок службы	7 лет
  Габаритные размеры	125*90*35 мм
  Масса, не более	0,300 кг
  Материал корпуса	пластиковый, с креплением на плоскую поверхность или на DIN-рейку
  ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ К МОДУЛЮ BAXI CONNECT+
  Инструкция по эксплуатации BAXI CONNECT+ (PDF, 1.1Мб)
  Схемы подключения BAXI CONNECT+ к котлам BAXI



  Управление ГВС

  Контроллер управляет горячим водоснабжением по следующим алгоритмам:

  • в случае подключения бойлера косвенного нагрева к отопительному котлу BAXI или De Dietrich, ZONT управляет ГВС через котел,
  • в случае использования обычного бойлера ГВС возможно прямое управление прибором (при этом используется не задействованный релейный выход).



  Что еще можно подключить

  В случае если, релейный выход не применяется для управления котлом, то допускается подключение любого электрического исполнительного устройства.

  Например, реализуйте систему защиты от протечки (при получении сигнала от датчика протечки, контроллер перекроет кран). Подключите информационные датчики различного назначения (задымление, движения, размыкания и др.) и своевременно получайте информацию об их состоянии.



  Удобство управления:

  • личный кабинет на веб-сервисе ZONT с возможностью предоставления доступа с различными правами для нескольких пользователей (например, сервисному специалисту, другому члену семьи),
  • бесплатное мобильное приложение ZONT на iOS и Android
  • комнатная панель для ручного управления режимами работы и температурными значениями ZONT МЛ-753.
  • Обновление ПО доступно через личный кабинет веб-сервиса без подключения прибора к компьютеру.

  Контроллер Baxi Connect+ всегда на связи!

  • GSM и Wi-Fi каналы передачи данных – выбирайте удобный,
  • Wi-Fi канал в приоритете, GSM – резервный канал, подключающийся при потере связи Wi-Fi,
  • при отключении электроэнергии прибор остается на связи до 12 часов и сохраняет весь свой функционал: управление котлом по OpenTherm (если котел газовый и подключен через АКБ), передает информацию от подключенных к нему проводных датчиков (встроенная резервная батарея).
  • Серверы находятся в России и это значит, что прибор всегда будет на связи!



  С контроллером Baxi Connect+:

  • вы можете быть уверены в работоспособности системы отопления;
  • вы заботитесь о домочадцах во время своего отсутствия;
  • вы экономите на энергоносителях от 35%!

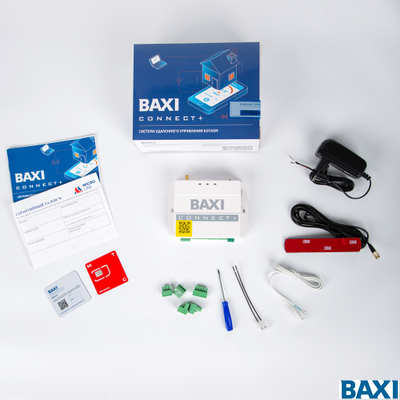

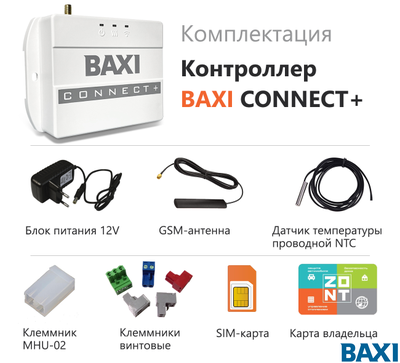

  КОМПЛЕКТ ПОСТАВКИ КОНТРОЛЛЕРА BAXI CONNECT+

  1. Термостат BAXI CONNECT+ (основной блок) - 1 шт.
  2. Блок питания 12В - 1 шт.
  3. GSM-антенна для усиления сигнала - 1 шт.
  4. Проводной термодатчик NTC (длина кабеля 2,7 м) - 1 шт.
  5. Разъем подключения OpenTherm (клеммник  MHU-02) - 1 шт.
  6. Клеммники винтовые для разъемов контроллера - 1 комплект.
  7. SIM-карта
  8. Карта владельца с логином и паролем
